產品介紹

•特點：

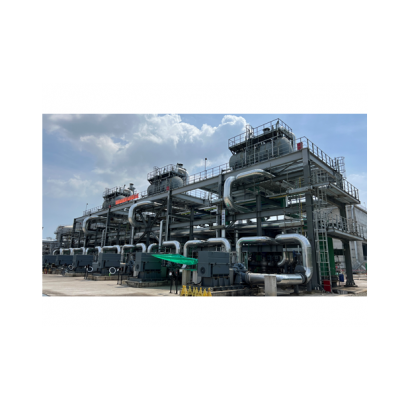

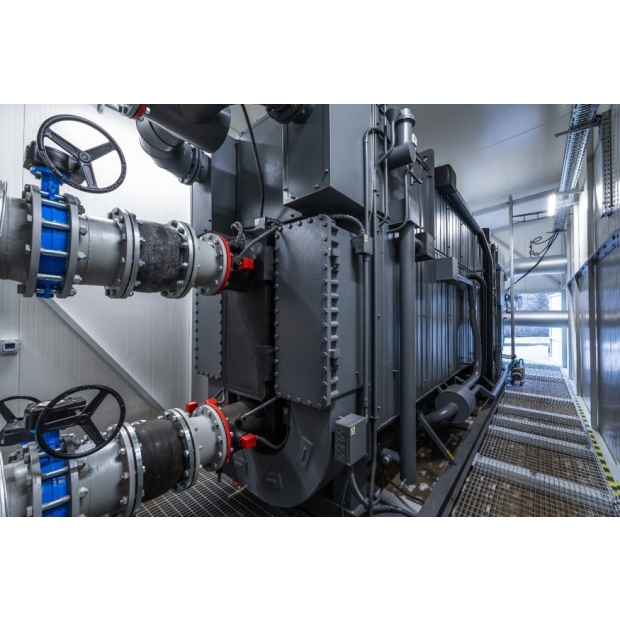

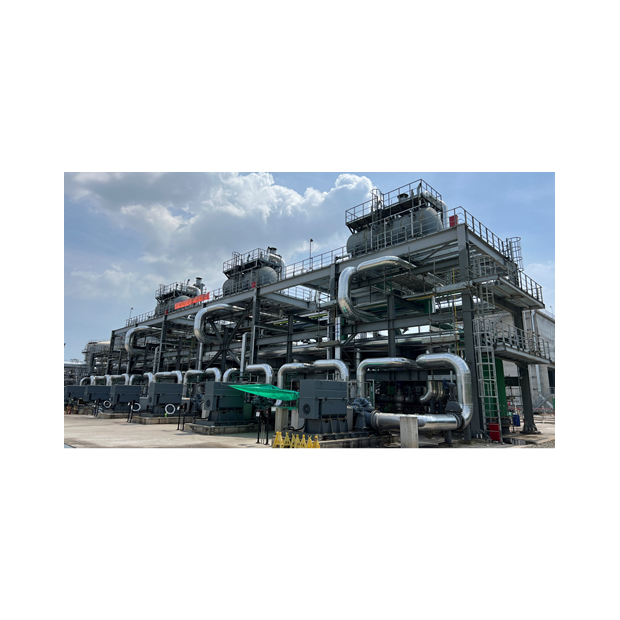

使用「煙氣」或「製程氣體」產生蒸汽。與其他熱交換器不同，廢熱鍋爐具有以下特點：

1.在高壓和高溫下操作。

2.出口氣體溫度調節，並且需防止露點腐蝕。

3.結構和材料必須具有高溫、高壓、侵蝕和耐腐蝕。

4. 考慮結垢和堵塞。

       •優缺點：

      1.節能！

2.相比其他熱回收設備，熱能轉化率高且反應迅速。

3.缺點是需要鍋爐水的水質控制。


•設計特點：

1.需要特別留意乾燒問題。

2.蒸發壓力越高，熱傳效率越好。

3.氣體入口溫度應盡量接近蒸汽飽和溫度，以避免熱應力產生。

4.最佳設計蒸汽速度：10 至 20 m/s；太快會導致侵蝕及高壓下降；太慢的話會導致流量不穩定。

5.Hot point：約 30℃。

6.Pinch Point： 約5 ℃ ~ 15 ℃.。 Pinch Point溫差越低，設備的成本越高。

7.Approach Point：約 5 ℃ ~ 12 ℃。保持Economizer出口溫度略低於飽和溫度的目的是避免蒸發。

•臺灣熱傳 可以設計各式除霧器/氣液分離器，設計上的分離方式主要有下列三種：
1. 靠重力分離。
2. 靠衝擊力分離。
3. 靠離心力分離。

三種方法可以單獨使用也可以混合交替交叉使用，其設計特點如下：

1.靠重力分離：

•適用液滴粒徑約> 100 μm

•其分離原理為，氣流在容器中向上流動，液滴的重力大於氣流的拖曳力時，液滴向下分離。

•為提高分離效率，應盡量避免直接在重力分離器前設置閥件、加料以及引起無謂的轉向。


2.靠衝擊力分離：

•此種除霧器的工作原理是通過阻擋濕蒸汽進而聚結小液滴。

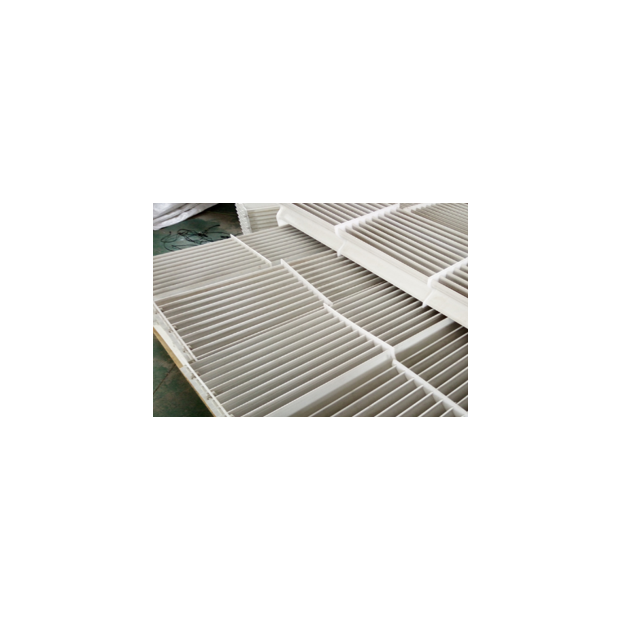

•可設計的類型有： 1. Wire-Mesh（絲網型）  2. Chevron Type（折流板型） 3. Fiber Bed（纖維式）。材質可根據流體型式選擇，我司自行開發的壓降除霧效率計算法可協助客戶處理未知的除霧效率設計。


3. 靠離心力分離：

•利用氣流高速旋轉運動，使得氣流中的液滴（或顆粒）收到極大的離心力，進而使其分離出來。

•離心式旋風分離器，其結構簡單，造價低廉，且操作維護簡便，又可以使用在高溫高壓環境；其缺點為無法分離直徑過小之液滴或顆粒。


•我司可協助蒸汽乾度之測量。

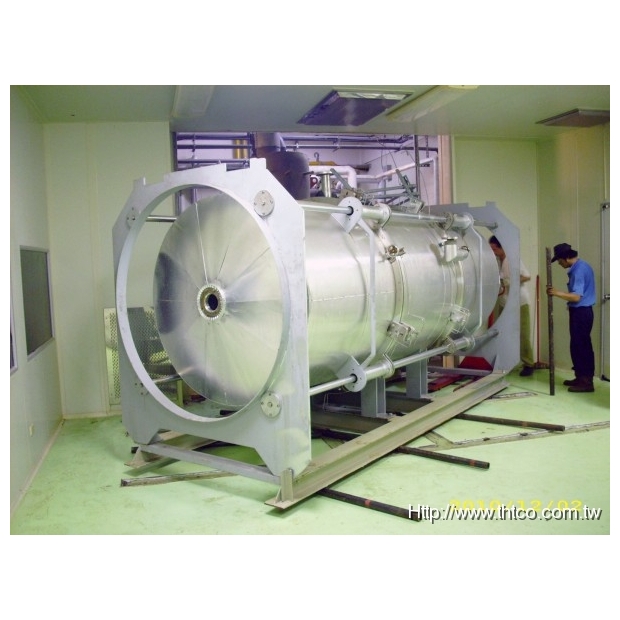

•臺灣熱傳 具備各式金屬設備之焊接製造能力，詳細需求可詢問本司業務部門。
